“50m3的甲b類立式固定頂儲罐，檢查時有人提出要設置柔性連接或彈簧支架?！爆F(xiàn)實中有很多類似的案例，那么到底什么情況下儲罐需要設置柔性連接，如何設置？設置的目的是什么？
首先今年是治本攻堅三年行動的第一年，我們還是從設計規范說起，確保本質安全設計的合規性和安全性。提出這個問題的依據有以下幾個文件：
| 文件名稱 | 適用范圍 | 相關條款要求 | 條文解釋 |
| 《石油化工企業設計防火標準(2018 版》（GB50160-2008） | 本標準適用于石油化工企業新建、擴建或改建工程的防火設計。 | 第6.2.25條：儲罐的進出口管道應采用柔性連接。 | 6.2.25 此規定是為了防止儲罐與管道之間產生的不均勻沉降引起破壞。 |
| 《石油庫設計規范 》（GB50074-2014） | 本規范適用于新建、擴建和改建石油庫的設計。本規范不適用于下列易燃和可燃液體儲運設施：1石油化工企業廠區內的易燃和可燃液體儲運設施；2油氣田的油品站場(庫)；3 附屬于輸油管道的輸油站場；4 地下水封石洞油庫、地下鹽穴石油庫、自然洞石油庫、人工開挖的儲油洞庫；5 獨立的液化烴儲存庫(包括常溫液化石油氣儲存庫、低溫液化烴儲存庫)；6 液化天然氣儲存庫；7 儲罐總?cè)萘看笥诨虻扔?200000m3，僅儲存原油的石油儲備庫。 | 第9.1.10條，與儲罐等設備連接的管道，應使其管系具有足夠的柔性，并應滿足設備管口的允許受力要求。 | 9.1.10 管道與儲罐等設備的連接采用柔性連接，對預防地震和不均勻沉降等所帶來的不安全問題有好處，對動力設備還有減少振動和降低噪音的作用。對于儲罐來說，在地震作用下，罐壁發生翹離、傾斜，罐基礎不均勻沉降，使儲罐和配管連接處遭到破壞是常見的震害。例如，1989年10月17日美國加州Loma Prieta地震，位于地震區域的煉油廠所有遭到破壞的儲罐的破壞原因都與罐壁的翹離有關。此外，由于罐基礎處理不當，有一些儲罐在投入使用后其基礎仍會發生較大幅度的沉降，致使管道和罐壁遭到破壞。為防止上述破壞情況的發生，采取增加儲罐配管的柔性(如設金屬軟管)來消除相對位移的影響是必要的，而且也有利于罐前閥門的安裝與拆卸和消除局部管道的熱應力。 |
| 《石油儲備庫設計規范》（GB50737-2011） | 本規范適用于地上儲存原油類型的國家石油儲備庫以及總?cè)萘看笥诨虻扔?20×104m3的企業石油庫；本規范不適用于地下巖洞、地下鹽穴、海上浮船、山洞、埋地等儲存類型的石油儲備庫及成品油儲備庫的設計。 | 第 6.4.5 條：管道與油罐連接應采用柔性連接。 | |
| 《石油化工儲運系統罐區設計規范 》（SH/T3007-2014） | 本規范適用于石油化工和煤化工企業的液體物料（包括原料、中間原料、成品及輔助生產物料）儲運系統儲罐區的新建、改建、擴建工程設計，不適用于液化烴和液氨的低溫常壓儲罐區、液化天然氣儲罐區設計。 | 第5.3.10條：儲罐的主要進出口管道，應采用柔性連接方式，并應滿足地基沉降和抗震要求。 | 5.3.10 管道與儲罐等設備的連接采用柔性連接，對預防地震作用和不均勻沉降等所帶來的不安全影響有好處。對于儲罐來說，在地震作用下，罐壁發生翹離、傾斜、基礎不均勻沉降，使儲罐和配管連接處遭到破壞是常見的震害之一。此外，由于罐基礎處理不當，有一些儲罐在投入使用后其基礎仍會發生較大幅度的沉降，致使管道和罐壁遭到破壞。為防止上述破壞情況的發生，采取增加儲罐配管的柔性（如設金屬軟管、彈簧支吊架、自然彎曲補償?shù)龋?/span>來消除相對位移的影響是必要的，而且也有利于罐前閥門的安裝與拆卸和消除局部管道的熱應力。 |
| 《石油化工儲運系統罐區設計規范 》（SH/T3007-2014） | 本規范適用于石油化工和煤化工企業的液體物料（包括原料、中間原料、成品及輔助生產物料）儲運系統儲罐區的新建、改建、擴建工程設計，不適用于液化烴和液氨的低溫常壓儲罐區、液化天然氣儲罐區設計。 | 第6.2.5 與儲罐連接的管道應采用柔性連接方式，并應滿足抗震和防止儲罐沉降的要求。不宜采用軟管連接。 | |
| 《加氫站技術規范（2021年版）》（GB50516-2010） | 本規范適用于新建、改建、擴建的加氫站工程的設計、施工和建造。 | 第6.2.1A 加氫站的液氫增壓系統的設置應符合下列規定：3 液氫儲存壓力容器與液氫增壓泵之間應采用柔性連接，管道內徑不應小于泵進液口直徑，必要時應按工藝要求設有一定坡度。 | 3 本款是為了確保液氫增壓泵進液腔連續供液，對泵進液管道連接方式作出相關規定，來源于液氫增壓泵設備廠家對產品穩定運行的需要，通過進液管道合理設置以降低汽蝕風險。 |
綜上，可以看出，設計規范對于可燃液體儲罐設置柔性連接的目的是為了防止儲罐發生不均勻沉降導致的的事故。柔性連接的方式有很多種，如設金屬軟管、彈簧支吊架、自然彎曲補償?shù)取?/span>
柔性連接是相對剛性連接而言的，金屬軟管只是柔性連接的一種形式。柔性連接是為了解決管道的應力約束問題；柔性連接可以通過管道布置來消除潛在不均勻沉降帶來的應力，柔性連接和金屬軟管不等同。
注：常見的儲罐進出口管道柔性連接方式：
①金屬軟管；
②可變彈簧支（吊）架；
③改變進出口管形狀；
④以上的組合。
以下是《 石油化工管道柔性設計規范》（SH/T 3041-2016）對柔性連接設計的一些要求，供參考：
值得注意的是，有些情況下，金屬軟連接的柔性連接的方式是不可以采用的！如液氨、液氯、液化烴等儲罐進出口管道的柔性連接，不能使用金屬軟管，可以采用彈簧支架或管道自然彎曲補償（常見的有π型彎，幾字架等）。相關文件要求如下：
| 國務院安委會辦公室《關于進一步加強危險化學品安全生產工作的指導意見》（安委辦〔2008〕26號） | 第16項“在危險化學品槽車充裝環節，推廣使用金屬萬向管道充裝系統代替充裝軟管，禁止使用軟管充裝液氯、液氨、液化石油氣、液化天然氣等液化危險化學品。 |
| 《關于危險化學品企業貫徹落實<國務院關于進一步加強企業安全生產工作的通知>的實施意見》（安監總管三〔2010〕186號) | 第14項“在危險化學品槽車充裝環節，推廣使用金屬萬向管道充裝系統代替充裝軟管，禁止使用軟管充裝液氯、液氨、液化石油氣、液化天然氣等液化危險化學品。 |
| 《石油化工企業設計防火標準》GB 50160-2008(2018版) | 第7.2.18條的規定“液化烴、液氯、液氨管道不得采用軟管連接，可燃液體管道不得采用非金屬軟管連接。 |
如何設置柔性連接呢？下面是幾種工程上常用的柔性連接方式：

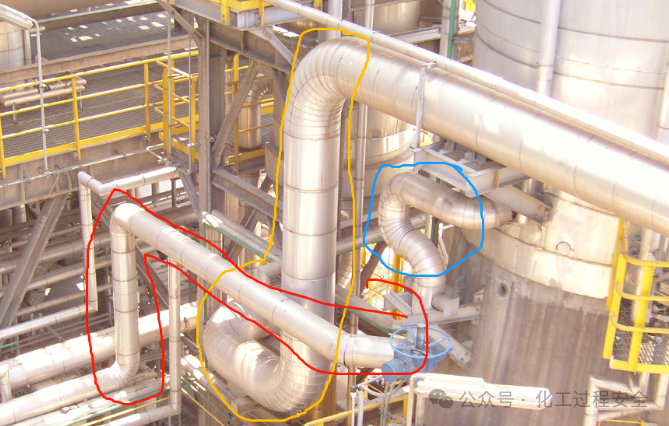

| 管線自然補償 |
|
| Π形彎 |
|
| 金屬軟連接、補償器 |
|
